제품 상세 정보:
|
| 상품명: | 플라스틱 두 부분 초음파 용접 | 주파수 정확도: | 39.80KHz-40.20KHz |
|---|---|---|---|
| 힘: | 800w | 트리거링 방법: | Time/Pressure/Position/Power |
| 용접 방법: | 용접물 시간 / 상대적 위치 / 절대 위치 / 웰드 에너지 / 피크 전력 / Max.pressure / 지상은 탐색합니다 | 타격(MM)로 일하는 맥스: | Φ40*80mm≤3.2mm |
| 최대 용접 결합 시간: | 5 Ｓ | 전압(V): | AC220V±5% 50/60Hz |
| 기압: | ≥0.05Mpa ≤0.65Mpa | 공기 제어: | 비례 제어 밸브 |
| 하이 라이트: | 40kHz 초음파 ABS 용접공,800W 초음파 플라스틱 용접기,모듈화된 초음파 플라스틱 용접기 |
||

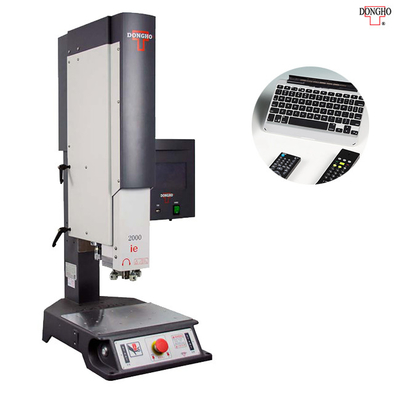

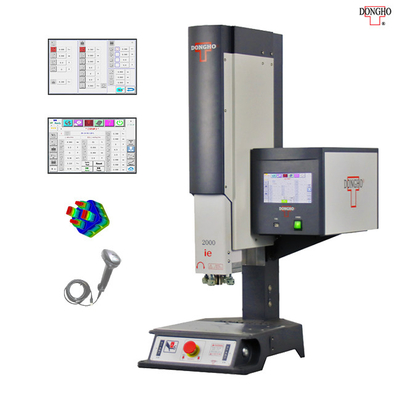

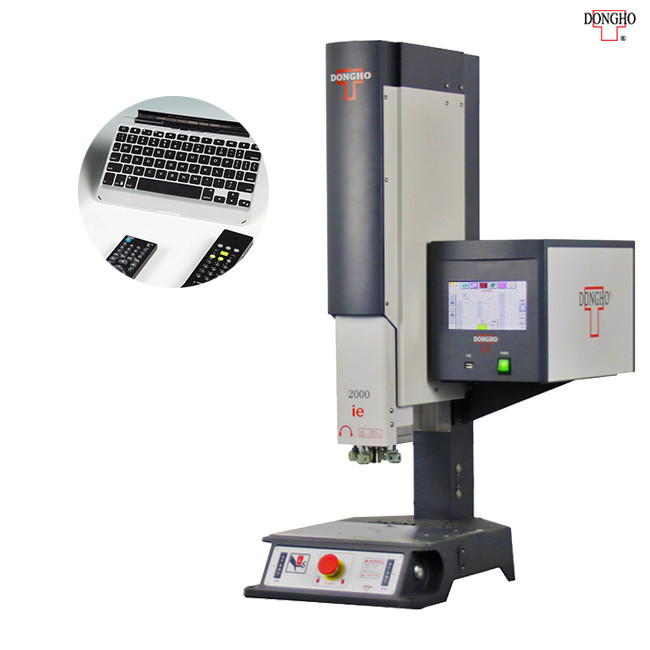

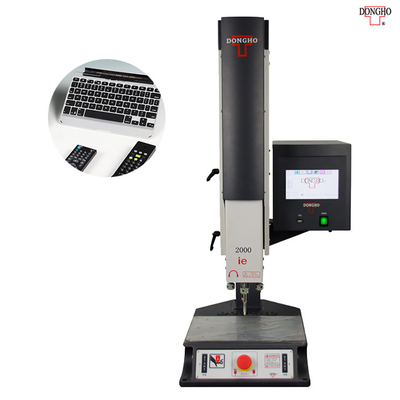

용접되는 ABS PVC PC PE PA 부품을 위한 40kHz 800W 초음파 플라스틱 용접 기계
기술적인 매개 변수 :
| 모델 | iAG4008e |
| 주파수 정확도 | 39.80KHz-40.20KHz |
| 힘 | 800W |
| 트리거링 방법 | Time/Pressure/Position/Power |
| 용접 방법 | 용접물 시간 / 상대적 위치 / 절대 위치 / 웰드 에너지 / 피크 전력 / Max.pressure / 지상은 탐색합니다 |
| 타격(MM)로 일하는 맥스 | Φ40*80mm≤3.2mm |
| 최대 용접 결합 시간 | 5 Ｓ |
| 전압(V) | AC220V±5% 50/60Hz |
| 기압 | ≥0.05Mpa ≤0.65Mpa |
| 공기 제어 | 비례 제어 밸브 |
| 진폭 제어 | 단일의 진폭 / 단계적 크기 /distance 크기 |
| 작동 압력 방법 | 표준 / 다중 스테이지 |
| 건조물의 지주 기능 | time/position/energy/pressure |
| 용접물 영역 | 물질 / 형태, 기타 등등에 따라서 단지 40 밀리미터. |
| 차원(L*W*H)MM | 470*720*950mm |
| 중량(KG) | 75 킬로그램 |
더 많은 모델들은 다음을 이용 가능합니다
| 모델 | iAG2025e | iAG2030e | iAG2040e | iAG3015e | iAG3020e | iAG3024e | iAG3512e | iAG4008e |
| Frequency/KHz | 20KHz | 20KHz | 20KHz | 30KHz | 30KHz | 30KHz | 35KHz | 40KHz |
| 전원 range/W | 2500W | 3000W | 4000W | 1500W | 2000W | 2400W | 1200W | 800W |
| 트리거 모드 | Time/Pressure/Position/Power | |||||||
| 용접 모드 | 용접물 시간 / 상대적 위치 / 절대 위치 / 웰드 에너지 / 피크 전력 / Max.pressure / 지상은 탐색합니다 | |||||||
| 공기 제어 | 비례 제어 밸브 | |||||||
| 작동 압력 방법 | 표준 / 다중 스테이지 | |||||||
| 진폭 제어 | 단일의 진폭 / 단계적 크기 /distance 크기 | |||||||
| 선진동 기능 | 1)꺼짐 상태 2)시간 3)위치 | |||||||
| 건조물의 지주 기능 | time/position/energy/pressure | |||||||
| 실린더 타격(MM) | Φ63*100mm≤2mm | Φ50*80mm≤3.2mm | Φ40*80mm≤3.2mm | |||||
| Max.weld 시간 | 5 Ｓ | |||||||
| 전압원 (V) | AC 220V 50/60Hz | |||||||
| 사이즈(L*W*H)MM | 500*750*1100mm | 470*720*950mm | ||||||
| 중량(KG) | 106 킬로그램 | 75 킬로그램 | ||||||
초음파 플라스틱 용접기의 특징 :
* 웰드 그래프와 강력한 용접 프로세스 관리.
* 디지털 진폭 셋팅과 증폭 분할과 이용 가능한 거리 분할.
* 6번째 세대 이큐스, 멀티 레벨 암호 보호.
* 100% 디지털 초음파 발생 장치와 라인 전압 규제.
* 쉬운 팽창을 위한 모듈화된 구조.
* 7 용접 모드 : 시간, 깊이 거리, 절대 위치, 에너지, 권력, 압력, 접지 탐지.
* UTC 멀티 코어는 다음을 제어합니다 트래킹 정밀도의 향상을 위한 고가공 비율이 DPS 시스템인 MES에 의해 형성했고, 실시간 데이터 메니지먼트를 위한 PC 구성에 연결되었습니다.
* 자료 추적가능성을 위한 4개 브랜드에 의해 지지할 수 있는 짜맞춘 스캐너 총.
플라스틱 초음파 용접 설계 지침 :
플라스틱 부분의 구조 설계는 처음으로 다음과 같은 포인트를 고려하여야만 합니다 :
1 웰드 (말하자면, 요구 강도가 고려하여야 합니다)의 크기 ;
2 방수되고 밀폐되고든지 아니든지 ;
3 완전한 출현이 요구되는지 ;
플라스틱 용융 또는 종합적 과잉을 회피하세요 ;
그것이 용접 헤드 처리 조건에 적합한지 ;
완전한 용접 결과, 반복할 수 있는 용융 용접을 달성하기 위해, 세 주요 디자인 방향은 따르게 되어야 합니다 :
1. 2개 표면 사이의 최초 접촉은 요구 에너지를 집중하고 웰드를 완료하도록 요구된 총 에너지 (즉 용접 결합 시간을) 최소화하기 위해 작음에 틀림없습니다.
2. 소켓의 플라스틱 부분, 단계 혹은 제혀쪽매와 기타와 같이, 적당한 고정과 얼라이먼트 방법을 발견하세요.
3. 공동 인터페이스를 둘러싼 압접면은 서로와의 밀접한 접촉에서고 획일적임에 틀림없습니다. 가능하다면, 에너지 전송이 일관되도록 동일 면에 접촉면을 유지하려고 하세요.
