제품 상세 정보:
|
상품 이름: | 가닥 금속 배선 용접기 | 주파수: | 20KHz |
---|---|---|---|
힘: | 4000W | HMI 사이즈: | 10.1 인치 화려한 터치 스크린 |
전압: | 230V 3PNE,±10% ;50-60 Hz | 실린더 스트로크 (mm): | Φ100 * 50mm |
기압 제어: | 비례 밸브 | 신청: | 금속 용접, 구리 용접공 |
강조하다: | 4000W 구리 용접공,초음파 구리 용접공,230V 초음파 금속 용접기 |

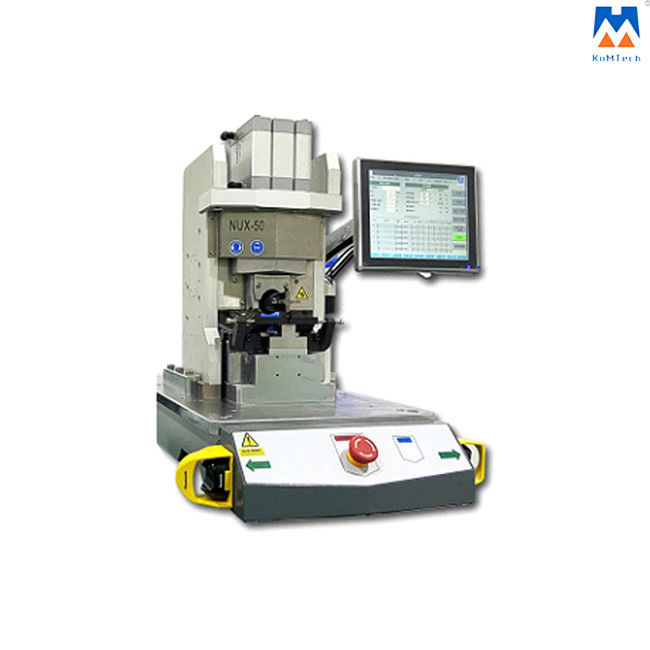

자동차 산업 공압 킬로그램 초음파 금속 용접공 4000W명 130명
초음파 용접 언론 :
*Alcoa의 기체 7075 일련 고강도 항공 알루니늄 합금 소재, 고강도와 장비, 탄력적 우주국 적용 ;
오버로딩 종류 가이드 레일 슬라이딩 블록, 높은 반복 정확성의 *Four 세트가 아무일 없이 순조롭습니다
*Germany 페스토 구동 실린더, 일본 SMC 공기 성분이 빨리 일하고, 응답을 마구간에 넣고 최고 가압력을 용접하는 것 5000 엔에 도달할 수 있습니다
*Switzerland 바우머 고정밀 선형 인코더 시스템, 위치 결정 정밀도가 0.01 밀리미터에 도달할 수 있습니다
*High 정밀은 센서 시스템을 압박합니다, 가공 정확도가 1N에 도달할 수 있습니다
용접 프로세스에서 거리와 압력 데이터를 모니터링하는 *real-time 피드백
*Triplet 공명 시스템은 기체 360 학위에 회전할 수 있습니다
사용하도록 안전한 *Precision 기계적 스트로크 리미트 비접촉 광전자 도입 두 손 시동 시스템
터치 시스템 :
* 10.1 인치 색 터치 대화식 인터페이스
* 멀티 코어 시스템 칩, 시스템 응답은 더 빠릅니다
* 강력한 착석 지능이 뛰어난 제어 시스템은 채택됩니다
고객들의 필요를 충족시켜 주기 위한 * 3 종류의 방아쇠식 초음파 방식과 6 종류의 용접 모드
* 6 종류의 품질 관리 설계와 2개의 용접 데이터 곡선 출력
* 제품 용접 계획의 99 세트 캔 매장과 수만의 출력 데이터를 용접하는 세트
* 지적 용접 품질 프로세스 관리와 추적가능성 기능을 제공하기 위해 고객 MES 시스템으로 연결될 수 있는 출력된 용접 결합 데이터의 네트워크 전송의 기능 하스
초음파 시스템 :
* 주파수 :20KHz 권력 :4000W

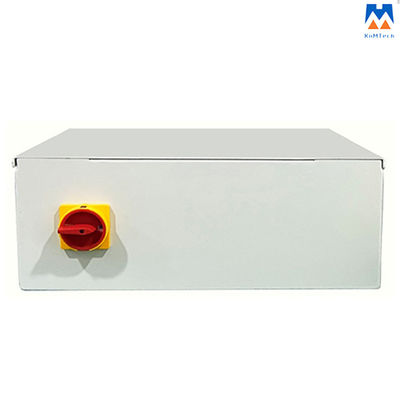

* 독일 수입된 디지털 자동 주파수 조금 초음파 발생 장치
* 자동 크기 보상 기능, 파워 안정화 생산, 더 믿을 만한 용접 품질로
* 실시간 LED 화면 용접 주파수와 전력표시장치
* 비정상 알람에게 다음을 제공합니다 비정상인 주파수, 현재 또한 큰, 과부하 전력, 또한 고온, 등.

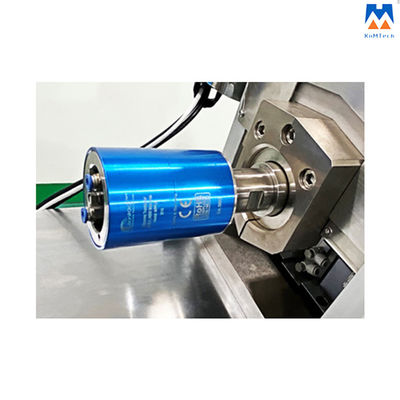

* 독일, P부터 P 진폭값 최고 20까지 마이크론까지 수입된 초음파 트랜스듀서
* 티타늄합금재로 만들어진 변환기와 진폭 변조기는 분해되도록 쉽고 손상하도록 쉽지 않습니다. 진폭 변조기의 다양한 획득은 선택적입니다
* 깡통은 긴 품질 보증 서비스를 제공합니다
제어 시스템 :
* 정확하고 안정적인 독일 벡호프 필드버스 제어 모듈
* 통합된 일본인 SMC 공압 비례 밸브 제어 모듈, 용접 압력의 지적 디지털 제어는 압력 정밀 제어의 안정성을 보장합니다
* 똑같은 용접 다중-구역 용접 압력 기술을 실현합니다
* 지원 다중-브랜드 바코드 인식 주사 총기 기능
* 지지 상태 네트워크 RS485 RS232 데이터 전송
* 지원 USB 자료 접근 기능
* 지원 인력 PC 직접적 연관 제어 모듈
* 2 아웃 출력 포트 확장에서 2로
* 장치의 내부 저장 스페이스는 16G입니다
용접 고정구 :
* 독립적으로 고객 제품 외관과 용접 요구에 따른 용접 고정구의 각각 설정된 디자인
* 초음파 용접 헤드 소재는 유럽과 미국으로부터 수입된 파우더 철강으로 만들어집니다. 열처리 뒤에, 견고성은 62~63 도에 도달할 수 있습니다. 용접 헤드가 더 긴 서비스 수명을 가질 수 있도록 그것은 높은 위아르-레지스팅 견고성과 강인성을 가지고 있습니다
* 각각 용접 헤드는 최고에게 생산 계획을 확보하기 위해 시뮬레이션 소프트웨어에 의해 분석됩니다
* 용접 헤드 중심 주파수 : 19950±100Hz
* 용접 헤드의 전력 손실은 200W 이합니다
* 용접 모루 기반은 완전히 그것의 서비스 수명을 보증하는 일본으로부터 수입된 주형강으로 만들어집니다
기술적 요구 :
초음파 발생 장치 | |
HMI는 조화시킵니다 | 10.1 인치 화려한 터치 스크린 |
운동제어 시스템 | 공기 제어 |
주파수(kHz) | 20KHz |
전원(W) | 4000W |
주파수 조정 | 지적 자동 주파수 추적 |
선형 인코더 | 디지털 표시 |
위치 정확도(MM) | 정확성 ± 0.02 밀리미터 |
실린더 타격(MM) | Φ100*50mm |
공기압 제어 | 비례 제어 밸브 |
생성기 경보 | 주파수 이상 / 과전류 / 과부담 power/ 초과 온도 |
상대 습도 | 농축 없는 30%-90% |
작동 온도 | +55' C에 대한 5' C |
공기 공급원 | 압축된 공기는 청소와 건식과 자유로운 윤활유여야 합니다 |
전압(V) | 230V 3PNE,±10% ;50-60 Hz |
차원(L*W*H)MM | 560*612*750 밀리미터 |
중량(KG) | 약 130 킬로그램 |
제어기 | |
제어 시스템 | 착석 지능형 제어 시스템 |
언어(아이콘) | Chinese/Japanese/English/Korean |
맥스 공기 압력(mpa) | 0.8mpa |
최대 용접 타임즈 지(S) | 5S |
단위의 규모 | 밀리미터 /에 |
힘의 일부분 | Mpa/Bar/Psi/Kpa |
트리거 방법 | 시간 / 압력 / 위치 |
용접 방법 | 타임 모드 / 상대적 위치 / 절대 위치 / 에너지 모드 / MAX 출력 / 최대 압력 |
전원 범위(W) | ≤4000W |
최대 용접 타임즈 지(S) | 5S |
진폭 제어 | 크기 / 세그먼트화 크기의 단 기간 |
품질 관리 | 시간 / 상대적 위치 / 절대 위치 / 에너지 / 권력 |
용접 곡선 | 3개 그룹 |
작동 에어 방식 | 표준 / 다단계층 |
기압 범위(mpa) | 0.05mpa≤0.8mpa |
맥스 압력(N) | 5000N |
매개 변수 관리 | 99개 그룹 |
특징 :
* 강한 구조 용접체
* 수입된 초음파 용접 핵심 구성 요소
* 진보적 하드웨어와 소프트웨어 제어시스템
* 10명의 초음파 금속 용접 경험 기술 팀 보다 더
* 독일 본사 기술 지원
* 전문가 고정대 설계와 생산
* 7*24 여러 시간 동안의 국내 애프터 서비스는 팀이 됩니다
* 초고속 포괄적 비용 성능
애플리케이션 :
자세한 사진 :
