컨버터와 증폭기 저임피던스와 3200W 초음파 트랜스듀서

컨버터와 증폭기 저임피던스와 3200W 초음파 트랜스듀서

또한 초음파 진동기로 불린 초음파 트랜스듀서는 압전 세라믹스의 압전 효과의 기계적 에너지로 전기 에너지를 변환하는 장치입니다. 다양한 응용 프로그램에서 초음파 용접의 과정에서, 각각 초음파 장치 사이의 정합은 극단적으로 중요하고, 경기로서 언급될 수 있는 완전한 초음파 시스템을 형성하기 위해 호른을 용접하는 초음파 발생 장치, 변환기와 같은 단위입니다.

초음파 트랜스듀서와 생성기 사이에 조화되는 주파수는 용접 성능에 영향을 미치는 한 요인입니다. 무엇보다도, 초음파 트랜스듀서가 그 자체의 공진 진동수로 일할 수 있을 뿐이기 때문에 그래서, 초음파 발생 장치, 증폭기와 주형 (용접 헤드)은 모두 이 주파수로 일하여야 합니다. 일반적으로, 이 차이는 거의 ±0.1kHz, 더 작은 것, 더 좋은 것나 다름없습니다. 지지하는 용접 헤드의 주파수가 변환기의 주파수 약 0.1KHz (소 신호 주파수) 보다 낮다는 것이라고 강하게 권고됩니다. 즉, 원래 변환기의 소신호에 의해 측정된 주파수가 14.85KHz이면 용접 헤드에 연결되는 것 뒤에 최적 주파수는 14.75KHz입니다. 동시에, 변환기가 용접 혼에 연결되, 시스템의 공진 진동수 정상이 매우 날카롭게 되 즉, 기계적 품질 계수가 매우 큰 반면에, 대역폭이 매우 좁은 후, 초음파 발생 장치의 과부하 방지 또는 깨진 도자기류, 등으로 이어질 수 있는 주파수의 작은 변화가 임피던스의 많은 증가를 야기시킬 수 있다는 것이 고려되어야 합니다. 그러므로, 주파수 매치들의 중요성은 오버-엠퍼사이즈드.

기술적인 매개 변수 :

FAQ :

큐 : PZT 변환기의 구조가 무엇입니까?
한 : 변환기는 주택과 매칭 층, 피에조세라믹 디스크 변환기, 지원, 발신 케이블과 심벌즈 배열 수신기로 구성됩니다.

큐 : 변환기의 수명이 무엇입니까?
한 : 일반적인 채 말하게, 그것은 변환기의 품질에 의존합니다. 우리의 변환기의 모두는 대단히 처리되고, 뛰어난 ＰＺＴ 세라믹스를 채택합니다. 수명은 5년 이상이 될 것입니다.

큐 : 1/2-20UNF 수단이 무엇입니까?
한 : 그것은 일종의 아메리카 나사 코드입니다, 1/2 수단이 그곳의 1/2 인치의 지름과 20 수단은 20입니다 스레드 인치당.

큐 : 당신은 수송하는 모든 변환기를 위한 매개 변수 시트를 가지고 있습니까?

한 : 예, 우리는 합니다, 우리가 공급하는 각각 변환기가 특정 매개 변수 시트와 그 자체의 연속물 부정이 딸려 있습니다.

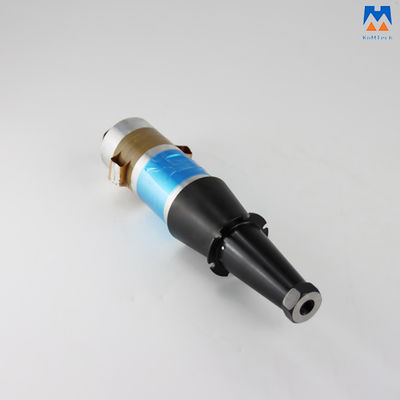

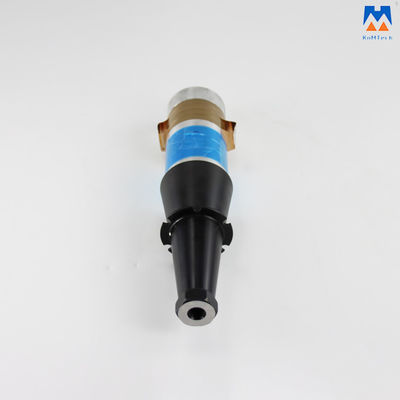

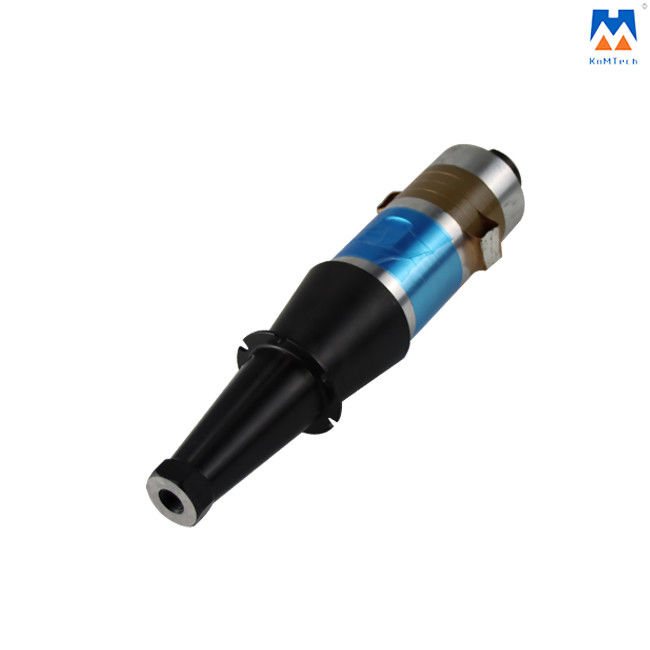

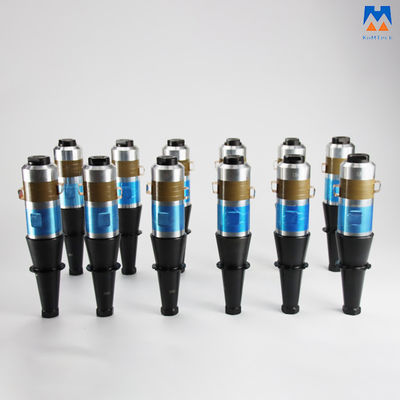

자세한 사진 :
