제품 상세 정보:
|
| 상품 이름: | 초음파 요소 임피던스 측정기 | 다이멘션: | 24cm*14cm* (전면 5 센티미터 뒤로 10 센티미터) |
|---|---|---|---|
| 중량: | 1.95KG | 전원 공급기: | AC220V-250V |
| 힘: | 30W | 키워드: | 초음파는 분석합니다 |
| 애프터 서비스는 제공되었습니다: | 비디오 기술 지원, 온라인 지원 | 용법: | 초음파 임피던스는 분석합니다 |
| 강조하다: | 초음파 요소 임피던스 측정기,30W 초음파 요소 분석기,압전기 초음파 요소 분석기 |
||
초음파 요소 분석기는 압전기 초음파 장치와 장비 통합 해결안의 감지를 위해 사용됩니다. 압전 장치를 위해, 어떤 공진 진동수에서 먼 주파수로 어떤 다른 공명이 있다면 압전 장치는 공진 진동수 근처에 집중 체계로서 접근될 수 있고 그것의 기호와 등가 회로가 좌하부 인물에 나타나지 않습니다 :
특징 :
1. 크기는 24cm*14cm* (첫번째 5 센티미터 뒤에 있는 10cm) 일 뿐이고 무게는 1.95 킬로그램 일 뿐입니다.
세계에서 가장 가지고 다닐 수 있는 초음파 임피던스 측정기.
2. 특대 터치는 상영됩니다, 어떤 실제적인 버튼도 더 직관적인 한번에 모든 매개 변수와 그래픽을 드러낼 필요가 없습니다.
3. 초고속 시험 속도, 단지 1000개 점을 판단하는 테스트는 5 초 걸립니다.
4. 그것은 또한 컴퓨터에 연결될 수 있고 소프트웨어가 PV70A/80A와 완전히 호환 가능합니다.
5. 최대 시험 빈도는 최고 5MHz까지 입니다.
6. 기구 위의 단지 실제적인 버튼은 또한 계기판의 뒤에 위치하는 스타트 기능입니다
그래픽스 도입 :
시스템 디폴트 디스플레이는 입장허가 원 그래프 + 대수 그래프입니다 ;
입장허가 원 그래프 : 극좌표에 표시된 주파수의 기능으로서의 입장허가의 궤적.
대수 그래프 : 레드 라인은 임피던스 크기의 로그 함수 곡선이고 청색 선이 임피던스 상전류입니다.
매개 변수 도입 :
1. 공진 진동수 Fs : 압전형 진동자의 등가 회로에서 직렬 분기의 공진 진동수, 압전형 진동자의 임피던스가 최소이고.
2. 최대 컨덕턴스 그맥스 : 공명에 있는 압전형 진동자의 어드미턴스 값의 실수 부분은 ｆ에 입장허가 실수 부분입니다.
3.반전력점 F1과 F2 : 입장허가 실수 부분은 그맥스 / 2에 주파수와 동일하고 두개의 그와 같은 주파수가 있고 Fs보다 더 큰 F2 조건과 F1 조건이 ｆ보다 적습니다
4. 반대 동조 주파수 Fp : 압전형 진동자가 최대 임피던스를 가지고 있는 압전형 진동자의 병렬 분기의 공진 진동수
5. 자유 커패시턴스 CT : 1kHz 주파수로 압전 장치의 전기 용량. 이 가치는 디지털 전기 교량의 측정치와 일치합니다.

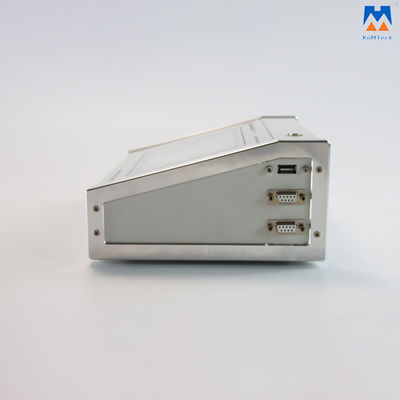

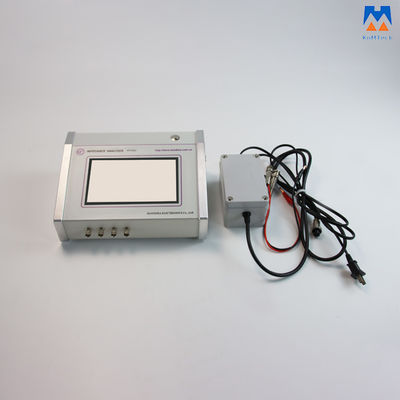

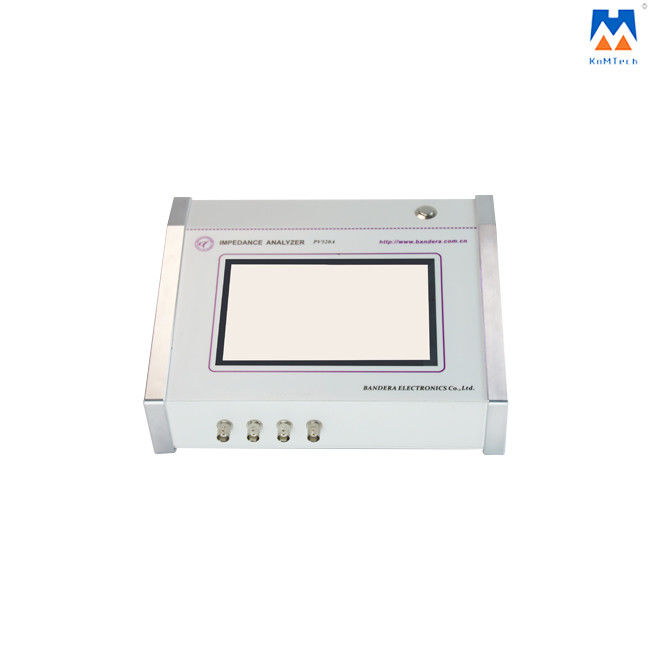

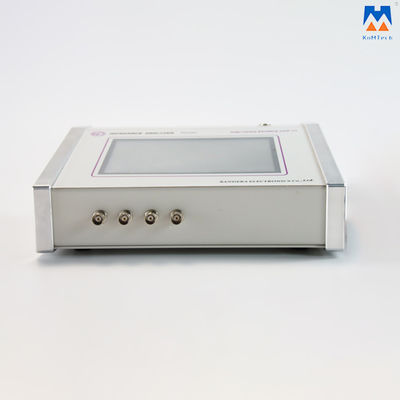

자세한 사진 :
