제품 상세 정보:
|
| 상품 이름: | 20kHz 초음파 시스템 | 주파수: | 20KHz |
|---|---|---|---|
| 힘: | 2000W | 용접 모드: | 연속적인 타임즈 지, 에너지, 그로우딩 |
| 트리거 모드: | 지연 | 진폭: | 용접 크기 10-100% 조정할 수 있는 (1% 정확도 |
| 전압: | AC 220V, 50/60Hz | 상술: | 12KG |
| 강조하다: | 2000W 20KHz 초음파 용접장치,12개 킬로그램 초음파 용접 세트,2000w 초음파 용접 체계 |
||
20KHz 2000W 디지털 초음파 용접 세트, 부직포 용접 (PLC 유형)을 위한 초음파 시스템
초음파 용접은 또한 초음파 파워 공급이라고 불리는인 초음파 발생 장치에 의한 킬로 헤르츠 전력을 50 / 60 Hz 전류를 15, 20, 30, 또는 40으로 변환시킵니다. 고주파 전기 에너지는 변환기를 통하여 다시 동일 주파수의 기계적인 운동으로 변환되고 그리고 나서 초음파 진폭을 바꿀 수 있는 증폭기가 기계적인 이동을 용접 혼으로 전송합니다. 몇 시간을 계속하여 받아들인 진동 에너지는 용접될 제조 공정에 있는 제품의 조인트로 옮겨집니다. 이 지역에서, 진동 에너지는 마찰에 의해 열 에너지로 변환되고 구조물부가 녹습니다.
이 초음파 세트는 짜맞춘 PLC 제어 시스템으로 디지털 초음파 발생 장치를 가지고 있습니다, 당신이 귀하의 어플리케이션에 따라 다른 설정 매개변수를 조정하기 위해 발전기에 화면을 터치할 수 있습니다. 그리고 생성기는 실시간 동작 주파수를 보여주기 위해 실시간 주파수 자동적인 트래킹 표시 기능을 가지고 있습니다. 초음파 발생 장치는 대단히 애플리케이션을 요구하기 위한 기능을 제공하기 위해 크기 분할 기능을 가지고 있습니다. 이 초음파 세트는 20KHz 초음파 트랜스듀서의 Ｆ 리 전기 용량을 사용하며, 그것이 초음파 용접 발전기와 일치하기 위해 최대 전력은 2000W입니다.
전세계에 적시이고 자격 있는 서비스를 귀중한 고객들에게 제공하는 것을 목표로 하면서, 1회 정지 솔루션 제공자로서의, 우리는 밀접하게 신기술 R&D 직원과 곰팡이 디자이너들과 함께 일하고 있습니다.
기술적인 매개 변수 :
생성기
| 차원 | 길이 400mm×Width 195mm×Height 98 밀리미터 |
| 메인 바디의 정미중량 | 7 Kg |
| 주파수 범위 | 19.40-20.20kHz |
| 출력 전원 | 2000W |
| 전압 | 220V+-10% |
| 용접 모드 | 중단 용접 / 연속용접 |
| 타입 | 선택적인 수평식과 수직 타입. |
| 기능 | 실시간 주파수 자동적인 트래킹 기능 |
| 진폭 보상 | |
| 보호 | 용접 전극 임피던스 분석 +protection |
| 전압 보호 | |
| 변환기 전압 보호 | |
| 용접 결합 시간 | 조정할 수 있습니다 |
| 작동 주파수 (선택) | 15KHz/20KHz/28KHz/30KHZ/35KHz/ |
| 용접 크기 | 조정할 수 있는 10%-100% (1% 정확도) |
변환기
| 공진 진동수 | 20KHz |
| 임피던스 | Ｒ :3~10Ω, 저항 특징적인 분석기와 같은 유사한 도구에 의해 측정된 저항을 언급합니다 |
| 전기 용량 | CT :20KHz 초음파 트랜스듀서의 자유 커패시턴스인 ≤13nF |
| 최대 전력 | Ｐ :2000W, 기계 제조사들이 다른 목적을 위한 기계의 공칭 전력을 위한 다른 규제를 가지고 있을 수 있습니다. 다시 말하면, 똑같은 변환기는 다른 기계를 위한 다른 공칭 전력을 가질 수 있습니다. 그러므로, 초음파 트랜스듀서를 선택할 때, 당신은 그것의 최대 전력을 언급할 수 있을 뿐입니다 |
| 워킹 모드 | 연속 작업식 |
| 작업 환경의 습도 | 상대 습도 ≤85% (불응축) |
| 재료 | 컨버터를 위한 알루미늄 합금, 증폭기를 위한 강철. |
| 메인 바디의 정미중량 | 2.6KG |
호른
| 차원 | 길이 110 밀리미터 ×Width 20 밀리미터 |
| 주파수 | 20KHz |
| 메인 바디의 정미중량 | 3.1KG |
| 재료 | SKD11 강철 |
플랜지
| 주파수 | 20KHz |
| 내경 | 33 밀리미터 |
| 외경 | 106 밀리미터 |
| 두께 | 30 밀리미터 |
| 재료 | 강철 |
| 메인 바디의 정미중량 | 1.1KG |
애플리케이션 :
의학용 마스크와 방제복.

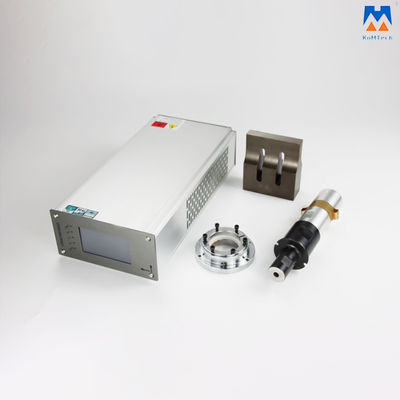

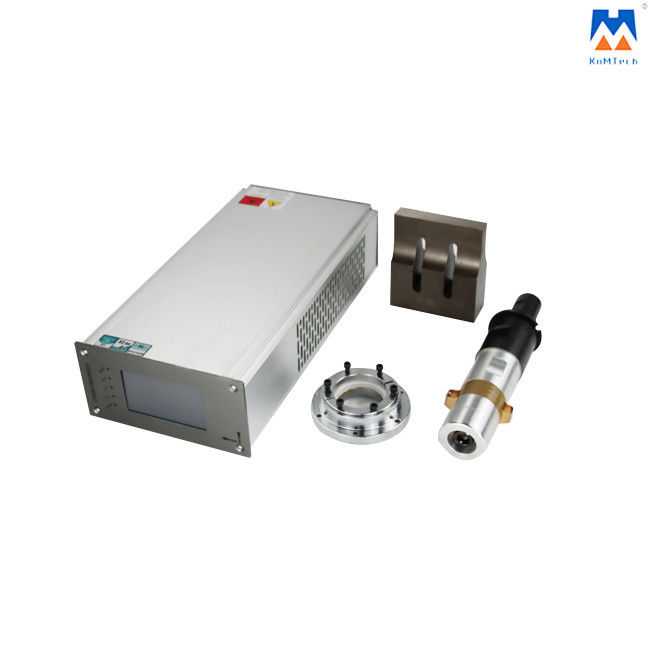

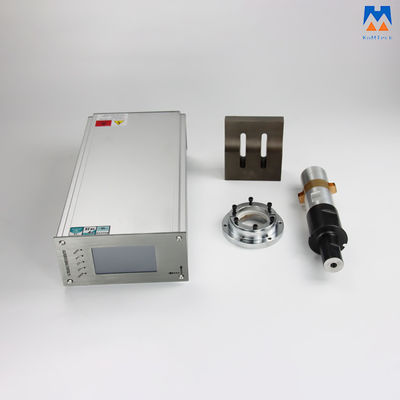

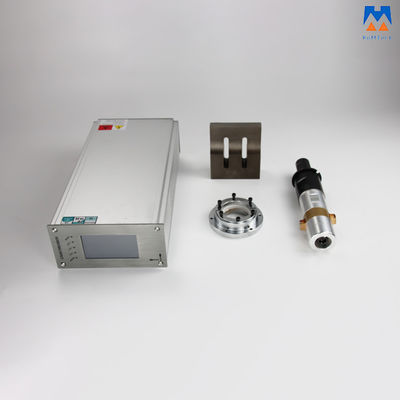

자세한 사진 :
