제품 상세 정보:
|
| 상품 이름: | 전자적 구리 케이블을 위한 초음파 금속 용접공 | 주파수: | 20KHz |
|---|---|---|---|
| 힘: | 4000W | HMI 사이즈: | 10.1 인치 화려한 터치 스크린 |
| 전압: | 230V 3PNE,±10% ;50-60 Hz | 용법: | 금속 용접, 구리 용접, 와이어 용접 |
| 애프터 서비스는 제공되었습니다: | 영상 기술지원, 온라인 지원 | 실린더 스트로크 (mm): | Φ100 * 50mm |
| 기압 제어: | 비례 밸브 | 상대 습도: | 30%-90% 농축 없이 |
| 강조하다: | 4000W 초음파 금속 용접기,130 킬로그램 초음파 용접 기계,20KHz 4KW 초음파 금속 용접공 |
||

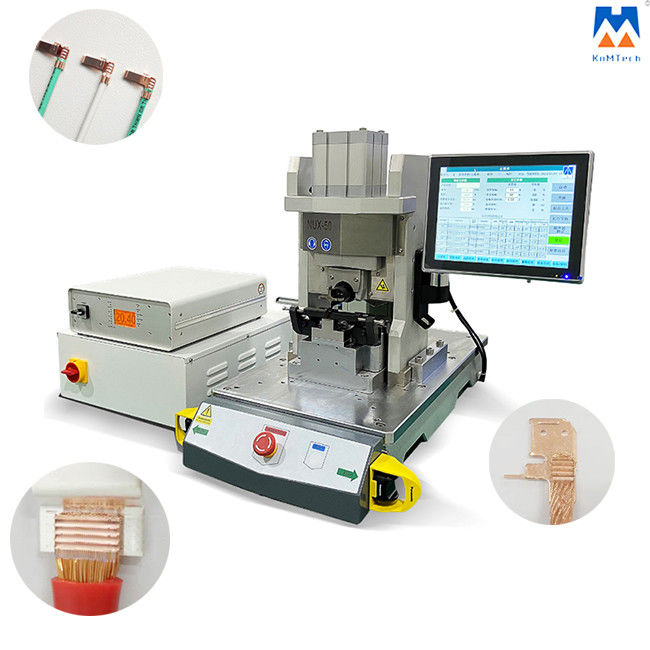

동선 용접을 위한 4000W 초음파 금속 용접공
작업 원칙 :
초음파는 고주파 진동을 생산할 수 있고 우리가 쉽게 비철 금속을 용접하기 위해 이런 종류의 진동을 사용합니다. 고주파 진동파가 특정 압력으로, 용접될 2 금속 부품류의 표면으로 전송될 때, 두 파트의 표면은 분자층의 조인트로 이어지는 서로 위의 마찰을 가지고 있을 것입니다. 장점은 빠르고, 거의 추운 지위 처리인 에너지 절약형, 높은 조인트 강도와 전기 양도성과 어떤 불꽃이 아닙니다. 그것은 금속 배선을 용접하도록 설계됩니다.
이 기계는 전력 발전소, 변환기, 공기 기계 본체와 세공으로 구성되고 일부가 배선 장비와 전선 측정기와 마이크로프로세서와 같이 요소를 제어합니다. 전력 발전소는 외부 전압 (220V, 50 /60hz)를 20KHz (또는 15Khz),1000V 전압으로 변환시키고, 변환기에 일하기 위해 전력 발전소에 의해 제어되고 규제된 후에 출력될 수 있습니다. 변환기는 고효율 전기 구성품이며, 그것이 전기 에너지를 기계적 에너지로 변환시킬 수 있습니다.
공통 전기 모터와 비교해서, 변환기는 2 이점을 가집니다 : 첫째로, 변환기는 회전이 아니라 선형 진동으로 전기 에너지를 변환할 수 있습니다 ; 둘째로, 그것은 매우 높은 작업 효율을 가지고 있습니다 즉, 전기 에너지 중 95%를 전환할 수 있습니다. 변환기를 통하여 변환한 후, 기계적 에너지는 용접 혼에 일하기 시작합니다. 초음파 용접 혼은 합금 성분으로부터 만들어지며, 그것이 음향 원칙에 따라 어떤 형태로 만들어집니다.
초음파 용접 언론 :
*Alcoa의 기체 7075 일련 고강도 항공 알루니늄 합금 소재, 고강도와 장비, 탄력적 우주국 적용 ;
오버로딩 종류 가이드 레일 슬라이딩 블록, 높은 반복 정확성의 *Four 세트가 아무일 없이 순조롭습니다
*Germany 페스토 구동 실린더, 일본 SMC 공기 성분이 빨리 일하고, 응답을 마구간에 넣고 최고 가압력을 용접하는 것 5000 엔에 도달할 수 있습니다
*Switzerland 바우머 고정밀 선형 인코더 시스템, 위치 결정 정밀도가 0.01 밀리미터에 도달할 수 있습니다
*High 정밀은 센서 시스템을 압박합니다, 가공 정확도가 1N에 도달할 수 있습니다
용접 프로세스에서 거리와 압력 데이터를 모니터링하는 *real-time 피드백
*Triplet 공명 시스템은 기체 360 학위에 회전할 수 있습니다
사용하도록 안전한 *Precision 기계적 스트로크 리미트 비접촉 광전자 도입 두 손 시동 시스템
터치 시스템 :
* 10.1 인치 색 터치 대화식 인터페이스
* 멀티 코어 시스템 칩, 시스템 응답은 더 빠릅니다
* 강력한 착석 지능이 뛰어난 제어 시스템은 채택됩니다
고객들의 필요를 충족시켜 주기 위한 * 3 종류의 방아쇠식 초음파 방식과 6 종류의 용접 모드
* 6 종류의 품질 관리 설계와 2개의 용접 데이터 곡선 출력
* 제품 용접 계획의 99 세트 캔 매장과 수만의 출력 데이터를 용접하는 세트
* 지적 용접 품질 프로세스 관리와 추적가능성 기능을 제공하기 위해 고객 MES 시스템으로 연결될 수 있는 출력된 용접 결합 데이터의 네트워크 전송의 기능 하스
초음파 시스템 :
* 주파수 :20KHz 권력 :4000W

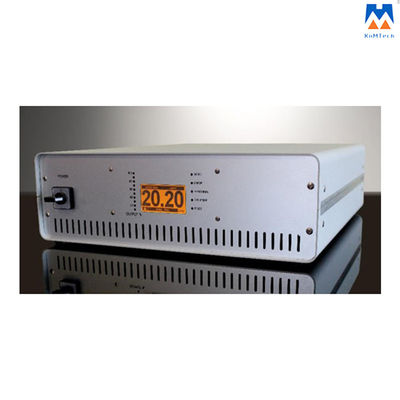

* 독일 수입된 디지털 자동 주파수 조금 초음파 발생 장치
* 자동 크기 보상 기능, 파워 안정화 생산, 더 믿을 만한 용접 품질로
* 실시간 LED 화면 용접 주파수와 전력표시장치
* 비정상 알람에게 다음을 제공합니다 비정상인 주파수, 현재 또한 큰, 과부하 전력, 또한 고온, 등.

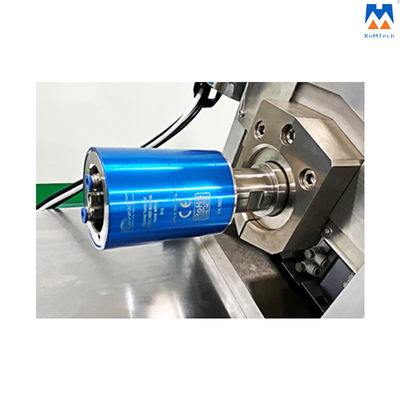

* 독일, Ｐ부터 Ｐ 진폭값 최고 20까지 마이크론까지 수입된 초음파 트랜스듀서
* 티타늄합금재로 만들어진 변환기와 진폭 변조기는 분해되도록 쉽고 손상하도록 쉽지 않습니다. 진폭 변조기의 다양한 획득은 선택적입니다
* 깡통은 긴 품질 보증 서비스를 제공합니다
제어 시스템 :
* 정확하고 안정적인 독일 벡호프 필드버스 제어 모듈
* 통합된 일본인 SMC 공압 비례 밸브 제어 모듈, 용접 압력의 지적 디지털 제어는 압력 정밀 제어의 안정성을 보장합니다
* 똑같은 용접 다중-구역 용접 압력 기술을 실현합니다
* 지원 다중-브랜드 바코드 인식 주사 총기 기능
* 지지 상태 네트워크 RS485 RS232 데이터 전송
* 지원 USB 데이터 접속 기능
* 지원 인력 PC 직접적 연관 제어 모듈
* 2 아웃 출력 포트 확장에서 2로
* 장치의 내부 저장 스페이스는 16G입니다
용접 고정구 :
* 독립적으로 고객 제품 외관과 용접 요구에 따른 용접 고정구의 각각 설정된 디자인
* 초음파 용접 헤드 소재는 유럽과 미국으로부터 수입된 파우더 철강으로 만들어집니다. 열처리 뒤에, 견고성은 62~63 도에 도달할 수 있습니다. 용접 헤드가 더 긴 서비스 수명을 가질 수 있도록 그것은 높은 위아르-레지스팅 견고성과 강인성을 가지고 있습니다
* 각각 용접 헤드는 최고에게 생산 계획을 확보하기 위해 시뮬레이션 소프트웨어에 의해 분석됩니다
* 용접 헤드 중심 주파수 : 19950±100Hz
* 용접 헤드의 전력 손실은 200W 이합니다
* 용접 모루 기반은 완전히 그것의 서비스 수명을 보증하는 일본으로부터 수입된 주형강으로 만들어집니다
기술적 요구 :
| 초음파 발생 장치 | |
| HMI는 조화시킵니다 | 10.1 인치 화려한 터치 스크린 |
| 운동제어 시스템 | 공기 제어 |
| 주파수(kHz) | 20KHz |
| 전원(W) | 4000W |
| 주파수 조정 | 지적 자동 주파수 추적 |
| 선형 인코더 | 디지털 표시 |
| 위치 정확도(MM) | 정확성 ± 0.02 밀리미터 |
| 실린더 타격(MM) | Φ100*50mm |
| 공기압 제어 | 비례 제어 밸브 |
| 생성기 경보 | 주파수 이상 / 과전류 / 과부담 power/ 초과 온도 |
| 상대 습도 | 농축 없는 30%-90% |
| 작동 온도 | +55' Ｃ에 대한 5' Ｃ |
| 공기 공급원 | 압축된 공기는 청소와 건식과 자유로운 윤활유여야 합니다 |
| 전압(V) | 230V 3PNE,±10% ;50-60 Hz |
| 차원(L*W*H)MM | 560*612*750 밀리미터 |
| 중량(KG) | 약 130 킬로그램 |
| 제어기 | |
| 제어 시스템 | 착석 지능형 제어 시스템 |
| 언어(아이콘) | Chinese/Japanese/English/Korean |
| 맥스 공기 압력(mpa) | 0.8mpa |
| 최대 용접 타임즈 지(S) | 5S |
| 단위의 규모 | 밀리미터 /에 |
| 힘의 일부분 | Mpa/Bar/Psi/Kpa |
| 트리거 방법 | 시간 / 압력 / 위치 |
| 용접 방법 | 타임 모드 / 상대적 위치 / 절대 위치 / 에너지 모드 / MAX 출력 / 최대 압력 |
| 전원 범위(W) | ≤4000W |
| 최대 용접 타임즈 지(S) | 5S |
| 진폭 제어 | 크기 / 세그먼트화 크기의 단 기간 |
| 품질 관리 | 시간 / 상대적 위치 / 절대 위치 / 에너지 / 권력 |
| 용접 곡선 | 3개 그룹 |
| 작동 에어 방식 | 표준 / 다단계층 |
| 기압 범위(mpa) | 0.05mpa≤0.8mpa |
| 맥스 압력(N) | 5000N |
| 매개 변수 관리 | 99개 그룹 |
특징 :
* 강한 구조 용접체
* 수입된 초음파 용접 핵심 구성 요소
* 진보적 하드웨어와 소프트웨어 제어시스템
* 10명의 초음파 금속 용접 경험 기술 팀 보다 더
* 독일 본사 기술 지원
* 전문가 고정대 설계와 생산
* 7*24 여러 시간 동안의 국내 애프터 서비스는 팀이 됩니다
* 초고속 포괄적 비용 성능
애플리케이션 :
자동차와 전자, 가전 제품류, 산업적 성분, 전기 배선 부품, 라이터, 장난감, 도구, 의학적이, 개인적 가전과 많습니다.
자세한 사진 :
